ZHQT輕型懸掛輸送機

QXT 系列輕型輸送機技術參數
型號	參數
型號	鏈條節距 t	鏈條許用張力	輸送機速度	單點吊重	工作溫度	自重
臺灣150	150	2.5KN	15m/min	8Kg	-20～280℃	2.8Kg/m
XT200.32	200	5KN	15m/min	32 Kg	-20～280℃	5.5 Kg/m
XT250.32	250	5KN	15m/min	32 Kg	-20～280℃	4.7 Kg/m
XT300.32	300	5KN	15m/min	32 Kg	-20～280℃	4.5 Kg/m
XT200.50	200	5KN	15m/min	50 Kg	-20～280℃	7.8 Kg/m
XT250.50	250	5KN	15m/min	50 Kg	-20～280℃	7.4 Kg/m
XT300.50	300	5KN	15m/min	50 Kg	-20～280℃	7.0 Kg/m
XT300.100	300	7KN	15m/min	100 Kg	-20～280℃	11 Kg/m

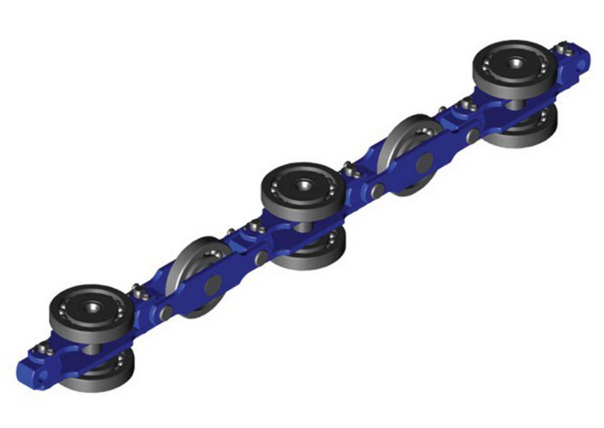

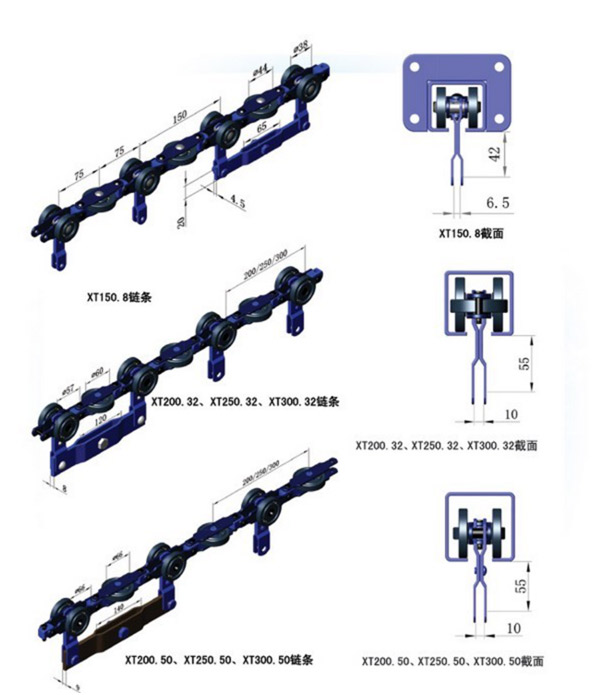

二、鏈條尺寸

三、軌道及軌道連結
　　軌道采用開口方鋼管制造，具有外型美觀，運動部件不外露等特點，除了提高鏈條本身的防塵、防污性能外，同時也減小了因偶然事件造成的觸及、刮破鏈條等故障，加強了安全性。
　　軌道連接有兩種方式，一種是括架連接，在欲連接的軌道相連接處用四只螺栓緊固。另一種是在兩軌道連接處用專用工具夾持焊接。
　　軌道按其功能分為標準直軌、水平彎軌、垂直（上拱、下撓）彎軌、熱伸縮軌以及檢查軌等。

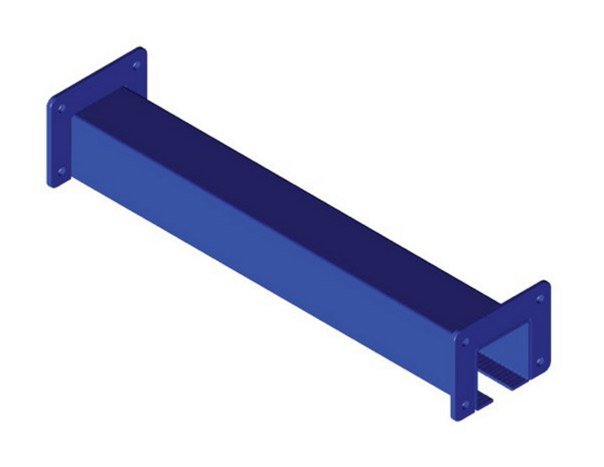

　　1、標準直軌
　　輕型輸送機的標準直軌道由開口方鋼管和括架構成，標準直軌的長度為6000mm，兩端裝有連接括架，為加強軌道的強度，有時中間也要安裝括架。

2、水平彎軌

XT系列輕型輸送機水平、垂直彎軌技術參數
型號	參數
	軌道尺寸	單點最大吊重	水平彎軌		垂直彎軌
	軌道尺寸	單點最大吊重	轉彎半徑mm	轉彎角度°	轉彎半徑mm	轉彎角度°
XT150.8	67*67	8Kg	R400-R5000	30/45/90/180	R600	15/30/45
XT200.32	72×68	32 Kg	R400-R5000	30/45/90/180	R600-R1000	15/30/45
XT200.50	80×80	50 Kg	R500-R5000	30/45/90/180	R600-R1000	15/30/45
XT250.32	72×68	32 Kg	R500-R5000	30/45/90/180	R800-R2000	15/30/45
XT250.50	80×80	50 Kg	R500-R5000	30/45/90/180	R800-R2000	15/30/45
XT300.32	72×68	32 Kg	R600-R5000	30/45/90/180	R800-R2000	15/30/45
XT300.50	80×80	50 Kg	R600-R5000	30/45/90/180	R800-R2000	15/30/45
XT300.100	80×100	100 Kg	R600-R5000	30/45/90/180	R800-R2000	15/30/45
